Control escénico con arquitectura distribuida
STAGELIFT conecta la operación escénica con los equipos motorizados mediante niveles separados de maquinaria, control y consolas. La documentación técnica describe seguridad local por eje y coordinación global de movimientos, con una arquitectura ampliable según las necesidades de la instalación.
Nivel de maquinaria: supervisión local
Cada varal dispone de cuadro independiente, PLC de seguridad, variador, sensórica y supervisión de frenado. La documentación contempla encoder absoluto, cuatro detectores de límite, células de carga, sonda de temperatura, doble electrofreno y botonera local con habilitación por llave.
Nivel de control: coordinación y CUEs
El control central coordina movimientos, gestiona CUEs y supervisa el conjunto. La red de campo se describe como PROFINET con PROFIsafe; las funciones críticas de seguridad permanecen en la capa local de cada eje, separadas de las funciones de operación de las consolas.
Consola profesional

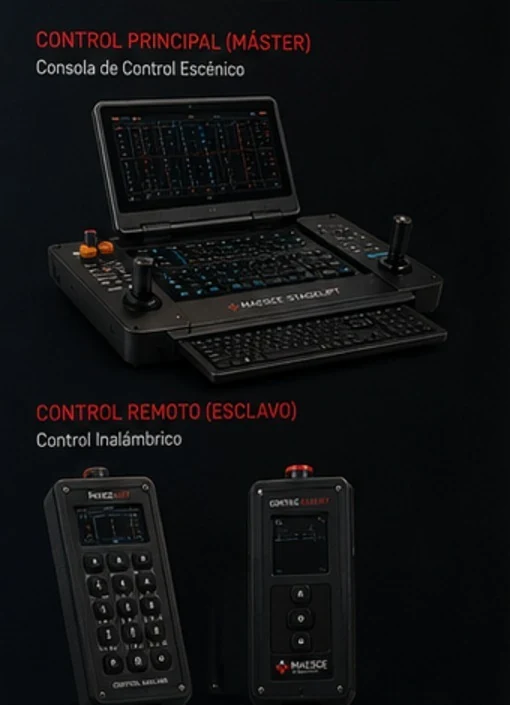

La consola descrita en el brochure incorpora dos pantallas táctiles industriales de 17 pulgadas, dos joysticks con función de habilitación, parada de emergencia y dispositivos de introducción de datos. Se contemplan puestos principales y de respaldo, según la arquitectura de control seleccionada.
Supervisión, alarmas y permisos
La operación comprende movimientos individuales y sincronizados, posiciones, velocidades, cargas, estados, alarmas y diagnóstico por eje. Los perfiles de usuario permiten diferenciar autorizaciones y los modos automático, manual y de mantenimiento.
Definición y validación del sistema
El brochure describe funciones de parada y supervisión frente a sobrevelocidad, sobrecarga, incoherencia de sensores, fallo de encoder, límites, emergencias, frenos y temperatura. El alcance final requiere análisis de riesgos, definición de funciones, cálculos y validación FAT/SAT de la configuración suministrada; la ficha no constituye una certificación independiente.
Características y configuración.
- Familia
- Control de motores
- Arquitectura
- Control distribuido; seguridad local por eje
- Capacidad de referencia
- Ampliable hasta 128 varales, según arquitectura
- Red de campo
- PROFINET con PROFIsafe; hasta 64 equipos por red
- Puestos de operación
- Hasta 8 consolas, según red de control
- Consola descrita
- Dos pantallas táctiles de 17 pulgadas y dos joysticks
- Funciones
- CUEs, sincronización, alarmas, diagnóstico y perfiles de usuario
- Alimentación de potencia descrita
- Trifásica 400 V, sin neutro
- Seguridad funcional
- Arquitectura SIL 3 descrita en el brochure; validación por función y configuración
- Sensórica descrita
- Encoder absoluto, límites, células de carga y temperatura
Usos y espacios.
La selección parte de la función que debe cumplir el equipo y de las condiciones reales de operación.
- Control de maquinaria superior e inferior
- Posicionamiento y sincronización
- Ajuste, implantación y servicio
Qué definimos contigo.
Estos datos permiten desarrollar una propuesta concreta para tu instalación.
- 01Equipos y ejes a controlar
- 02Modos de operación
- 03Puestos de mando y redes
- 04Seguridades e interfaces
